路由模块-LBT-T300（M500）-Graphic details - specifications

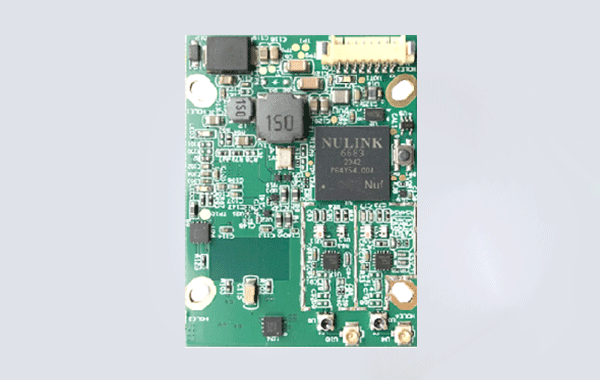

该模块是基于EUHT-5G技术，NL6683平台，开发的5G专网无线通讯模块，尺寸 51x38x8.5mm，重约 15 克。模块设计了丰富的外围接口和强大的软件支撑平台，具备友好的二次开发软硬件平台，可以支持多种外围设备，支持标准的 AT 指令集，满足用户丰富的业务功能需求。

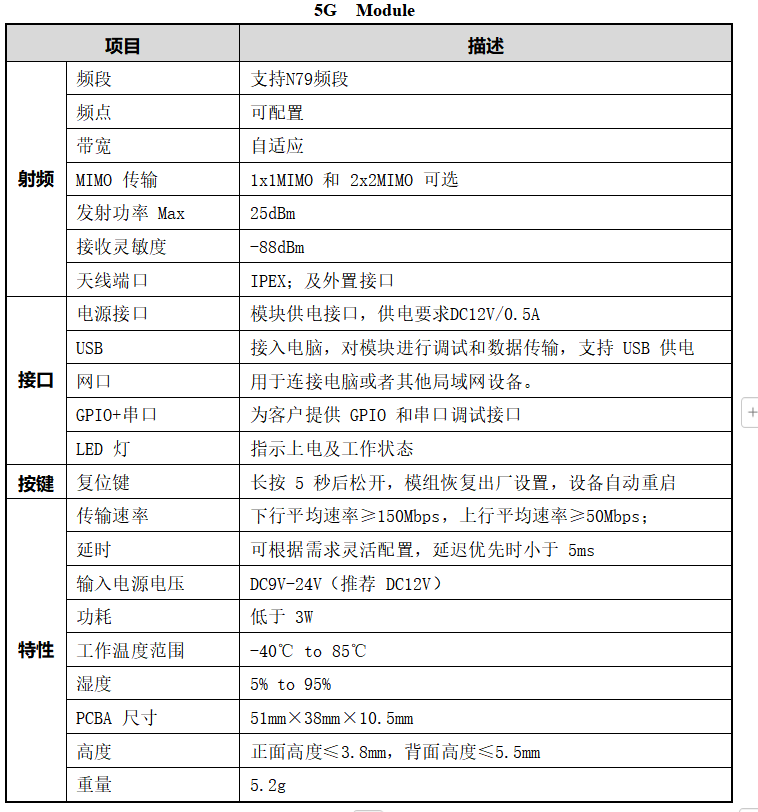

硬件参数

产品尺寸	513810.5mm(L×W×H)(固定孔安装)
对外接口/ 防护等级	RS232/485接口：1个(需定制)(2.0mm 4PIN连接器) LAN口：2个(LAN1为WAN/LAN自适应) 复位键：1个端子供电接口：1个指示灯：3个天线接口：1-3个(选配)
电源	直流供电：9-24V/0.5A
指示灯	pwr、sys
天线	IPEX一代母头
认证	CE 、FCC 、CCC
存储内存	存储:8MB, 内存:64MB
功耗（电流）	小于 3W
工作环境	工作温度: -30 ~ +70°C 存储温度: -40 ~ +85°C 湿度: 5 ~ 95% (非冷凝)

功能数据

基础功能

4G上网协议：4G拨号上网 DHCP/Static IP/PPPoE

所支持用户数量：有线：253 ，无线：30

VPN协议：PPTP Client, L2TP Client (仅专网版本支持)

WiFi协议：IEEE802. 11b/g/n

端口协议：NAT 、DNAT 、DMZ 、端口转发

动态DNS：支持花生壳、88IP和dyndns域名服务商

工作频段

2400-2483.5MHz

WiFi

传输速率/数据

传输速率：300Mbps(MAX)(理论最大值)

WiFi数据：

802.11n:-66dBm at 300Mbps

HT40MCS7:+15.5 dBm

802.11b:-86dBm at 11Mbps

CCK:+18 dBm

802. 11g:-73dBm at 54Mbps

OFDM:+15.5 dBm

WLAN

安全协议

OpenSystem 、WPA-PSK 、WPA2-PSK、WPAPSKWPA2PSK、 WPA1WPA2

系统服务

虚拟服务器、端口触发、串口服务、防火墙、MAC过滤、访问控制、端口阻挡、区域设置、恢复出厂设置、NTP服务器设置、备份系统信息、软件升级/远程管理

操作系统及

浏览器要求

系统:Windows XP/VISTA Linux 2.6 Windows 7及

以上 MAC OS : 10.3.7及以上

浏览器:IE:6.0及以上 Safari:1.2.4及以上

Firefox:2.0.0.8及以上

产品包装尺寸/重量

接口说明

A面 B面

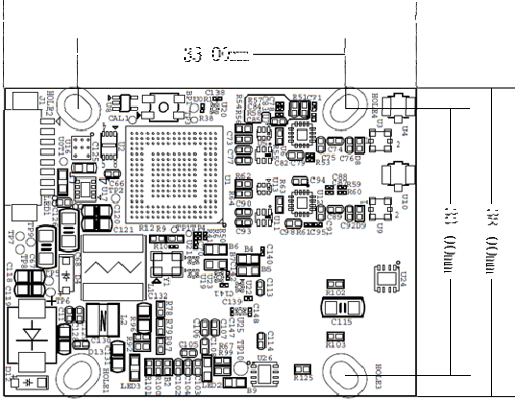

外壳定位孔示意图

产品规格书：

终端AT指令：
